As caldeiras elétricas de vapor por eletrodo fornecidas pela STAR BUSINESS são indicadas para aplicações industriais de média e alta vazão de vapor, oferecendo elevada eficiência energética, resposta térmica rápida e controle operacional confiável.
Utilizam o processo de geração de vapor por efeito Joule, aquecendo a superfície do jato de água até o ponto de vaporização através da passagem de corrente elétrica.
Índice de nacionalização: 95% em peso.

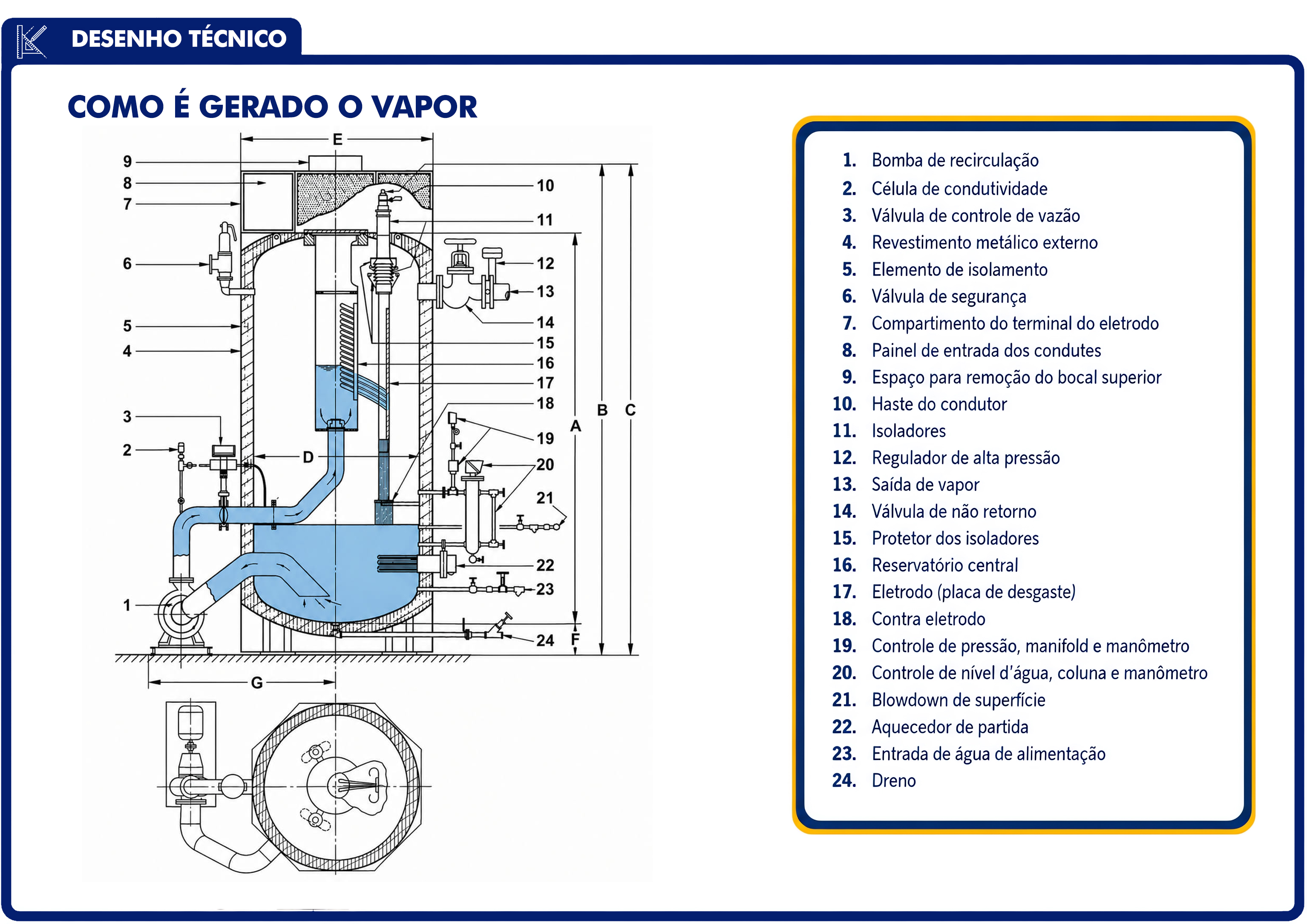

A água da parte inferior do vaso da caldeira é bombeada pela bomba de circulação (1) para o bocal superior (16) e flui por gravidade na forma de jatos até atingir o eletrodo (17) criando um circuito para a corrente elétrica. A parte da água que não evaporou flui do eletrodo (17) para o contra eletrodo (18), completando o circuito para a corrente elétrica.
As conexões de voltagem primária são feitas diretamente nos terminais do eletrodo (10), eliminando a necessidade de um transformador de fase da voltagem primária para a secundária. Ao todo, cerca de 3% da água que flui é evaporada.
A regulagem da vazão de vapor é efetuada por uma válvula borboleta (3), a qual determina a quantidade de água que atinge o bocal superior. Esta válvula de controle é acionada pela pressão da caldeira e pelo sistema de controle de carga, de maneira a manter a pressão de vapor constante ou num kW limite pré fixado.
A regulagem entre carga nula e carga total não tem estágios intermediários, portanto, a regulagem da vazão é contínua, em resposta à variação de demanda. Esta regulagem entre carga nula e carga total é efetuada em aproximadamente 15 segundos e vice versa.

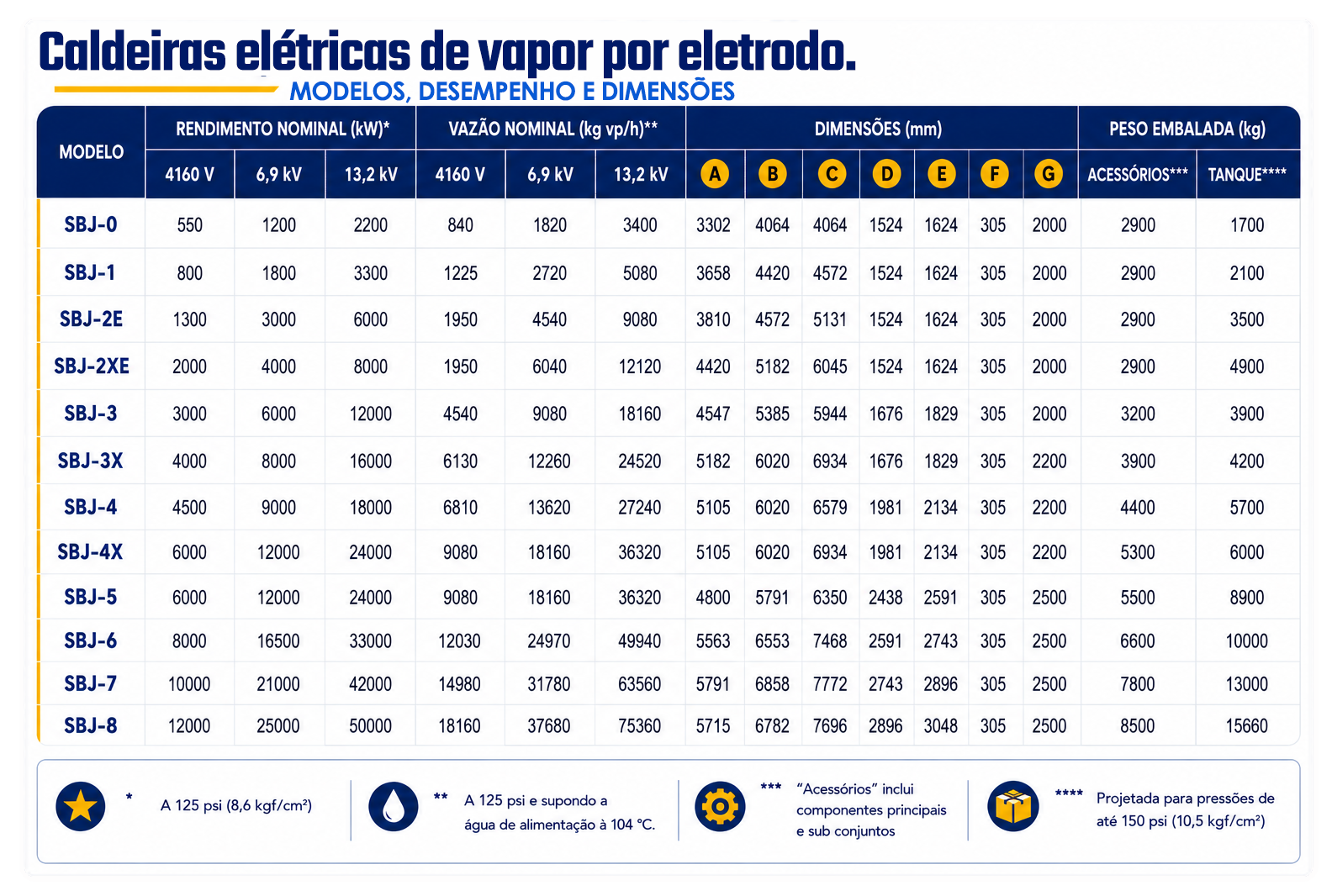

Tabela de capacidades, tensões e desempenho da linha vapor por eletrodo.
Resposta térmica extremamente rápida
0 a 100% em até 8 segundos.
Alta eficiência energética operacional
Até 98% de eficiência na vazão máxima.
Controle automático de nível de água
Controle automático de pressão de vapor
Projeto industrial sob especificação do cliente
Baixo tempo de partida operacional
Alta confiabilidade para operação contínua
Redução de perdas térmicas operacionais
Sistema automático de controle de nível
Válvula de segurança industrial
Controle automático de pressão
Painel elétrico industrial
Instrumentação de monitoramento operacional
Sistema de proteção contra nível baixo d'água
Indústria alimentícia
Indústria química
Indústria farmacêutica
Papel e celulose
Processos térmicos contínuos
Grandes demandas de vapor industrial
